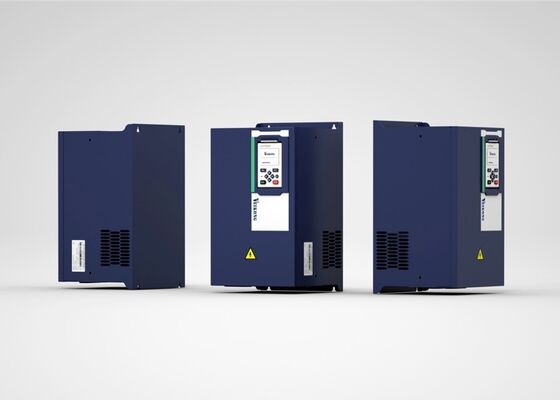

VEIKONG CH530 Kran-Hebewerk Frequenzumrichter 380V Hochdrehmoment VFD mit Bremssteuerung und Anti-Schlupf-Funktion

Produktübersicht

Die VEIKONG CH530-Serie ist ein leistungsstarker Vektorfrequenzantrieb, der speziell für Krane, Heber, Winden und andere Hebegeräte entwickelt wurde.Es kombiniert eine präzise Motorsteuerung mit speziellen Kranfunktionen, um das sichere Heben zu unterstützen, ein reibungsloses Senken, ein stabiler Betrieb bei niedriger Geschwindigkeit und eine zuverlässige mechanische Bremskoordination.

Der CH530 arbeitet mit einer dreiphasigen Wechselstromversorgung von 380V480V und deckt einen Leistungsbereich von 0,75 kW bis 710 kW ab. Er unterstützt asynchrone Motoren und permanentmagnetische Synchromotoren,Sie eignet sich sowohl für neue Kransysteme als auch für Ausrüstungsmodernisierungsprojekte..

Für anspruchsvolle Hebeanwendungen integriert der Antrieb eine professionelle Bremssequenzsteuerung, ein hohes Startdrehmoment, eine Rutschsicherung, einen Null-Servo-Schutz,und automatische Drehzahlregelung entsprechend der tatsächlichen Last.

Produkthinweise

• Spezielle variable Frequenzantriebe für Krane und Hebegeräte
• Leistungsbereich von 0,75 kW bis 710 kW
• Dreiphasige Wechselstrom-Eingabe 380V480V
• Profi-mechanische Bremssequenzregelung
• Erzeugung des Drehmoments vor der Freisetzung der Bremse
• bis zu 150% Startdrehmoment bei 0 Hz unter geschlossener Vektorsteuerung
• Schieberegler für das Heben und Senken
• Null-Servo-Funktion für zusätzlichen Schutz gegen Belastung
• Automatische Geschwindigkeitssteigerung bei leichter Last
• Automatische Geschwindigkeitsreduktion unter schweren Belastungen
• Lineare Beschleunigung und Verzögerung und S-Kurve
• Vier Gruppen von verstellbaren Beschleunigungs- und Verzögerungszeiten
• Dedicated Crane-Anwendungsparameter-Makros
• Unterstützung für asynchrone und permanentmagnetische Synchromotoren
• Standardmodus-RTU-Kommunikation
• Zusätzliche Kommunikations- und Encoder-Erweiterungskarten

Profi-Bremse-Sequenzregelung

Bei Anwendungen zum Heben von Kranen ist eine genaue Koordination zwischen Motor und mechanischer Bremse unerlässlich.die aufgehängte Last kann unerwartet ausrutschen oder sich bewegen.

Der CH530 steuert die Bremsentlastung und -auflage entsprechend der Ausgangsfrequenz, dem Ausgangsstrom und den vorgegebenen Verzögerungszeiten des Antriebs.Der Antrieb kann das erforderliche Vordrehmoment zur Unterstützung der aufgehängten Last festlegen..

Während des Stopps koordiniert der Antrieb die Motorverzögerung mit mechanischer Bremsung.Durch die verstellbare Verzögerung bei Bremsentlassung und -schließung kann die Steuerung nach dem Motor optimiert werden., Bremsreaktionszeit, Lastzustand und Kranmechanismus.

Hochstartdrehmoment bei Nullgeschwindigkeit

Der CH530 unterstützt V/F-Steuerung, sensorlose Vektorsteuerung und geschlossene Vektorsteuerung mit Encoder-Feedback.

Unter geschlossener Vektorsteuerung kann der Antrieb bei 0 Hz bis zu 150% Startdrehmoment erzeugen, wodurch der Motor vor der Freisetzung der mechanischen Bremse ausreichend Drehmoment erzeugen kann.eine stabile Anlaufleistung für Hebezeuge, Winden und andere Geräte, die mit einer aufgehängten Last starten.

Das starke Drehmoment bei niedrigen Drehzahlen ermöglicht auch ein reibungsloses Heben und Senken ohne plötzliche Bewegungen oder übermäßige mechanische Auswirkungen.

Antischleppsteuerung

Die integrierte Rutschsicherungsfunktion hilft, unerwartete Lastbewegungen beim Starten, Anhalten, Heben und Senken zu reduzieren.

Durch die Aufrechterhaltung eines stabilen Motordrehmoments während des Bremsentlassungsprozesses und des NiedriggeschwindigkeitsbetriebsDer CH530 hilft, zu verhindern, dass die Last aufgrund eines unzureichenden Startmoments oder einer unsachgemäßen Koordination zwischen Motor und mechanischer Bremse rutscht.

Diese Funktion ist besonders nützlich für elektrische Hebewerke, schwere Winden, Bergbauhebewerke und Industriekranhebewerke.

Null-Servo-Schutz

Die Null-Servo-Funktion bietet zusätzlichen Schutz, wenn der Kran angehalten wird.

Wenn die mechanische Bremse nicht richtig schließt oder keine ausreichende Haltekraft erzeugt, kann der Antrieb die Bewegung der Motorwelle erkennen.Es kann dann halten Drehmoment erzeugen, um zu helfen, die aktuelle Last oder Trolley Position bei der Ausgabe eines Alarms zu halten.

Diese Funktion ersetzt nicht die mechanische Bremse, bietet jedoch eine zusätzliche Steuerungsschicht zur Erkennung von abnormalen Bewegungen und zur Verbesserung der Sicherheit des Hebesystems.

Automatische Geschwindigkeitsanpassung nach Last

Der CH530 kann die Betriebsgeschwindigkeit automatisch an die tatsächlichen Belastungsbedingungen anpassen.

Wenn die ermittelte Last leicht ist, kann der Antrieb die Betriebsgeschwindigkeit erhöhen, um den Hebzyklus zu verkürzen und die Handhabungsfähigkeit zu verbessern.Der Antrieb reduziert die Betriebsgeschwindigkeit zum Schutz des Motors., Antrieb, Bremse und mechanisches Getriebe.

Dies ermöglicht es dem Kran, unter unterschiedlichen Belastungsbedingungen effizient zu arbeiten, ohne den Schutz der Ausrüstung zu beeinträchtigen.

Geschmeidige Beschleunigung und Verzögerung

Die Beschleunigung und Verzögerung sind sowohl linear als auch in S-Kurve unterstützt.

Ein reibungsloser Übergang zur Geschwindigkeit hilft:

• Mechanischer Stoß beim Starten und Anhalten
• Lastschwung bei Geschwindigkeitswechseln
• Spannung auf Getriebe und Kupplung
• Einfluss auf das Drahtseil und die mechanische Bremse
• Verschleiß auf Rädern und Fahrmechanismen

Makros für Krananwendungen

Der CH530 bietet spezielle Parametermakros für gängige Krananwendungen. Diese Makros vereinfachen die erste Einrichtung und bieten einen praktischen Ausgangspunkt für die Inbetriebnahme.

Anwendungsmakros können für:

• Heben und Senken
• Fahrt mit der Trolleybus
• Reisen über die Brücke
• Turmkranich drehbar

Nach Auswahl des entsprechenden Makros kann der Inbetriebnahmeingenieur die Motor-, Brems-, Dreh- und Steuerparameter entsprechend der tatsächlichen Ausrüstung anpassen.

Typische Anwendungen

Der VEIKONG CH530 ist für:

• Elektrische Drahtseilheber
• Elektrische Kettenaufzüge
• Schleppmaschinen und Schleppmaschinen
• Luftkranen
• Brückenkrane
• mit einer Leistung von mehr als 1000 W
• Turmkrane
• Hafenkrane
• Maschinen und Apparate für die Bearbeitung von Behältern
• Aufzugsgeräte für Bauarbeiten
• Bergbauheber
• Metallurgische Krane
• Werkstattkrane
• Trolleybusfahrmechanismen
• Mechanismen für die Brückebewegung
• Maschinen und Apparate für die Herstellung von Schrauben
