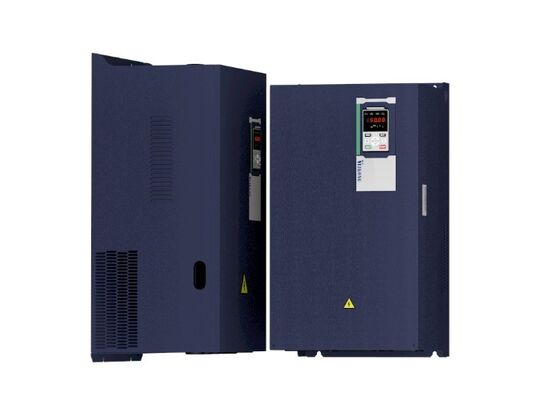

380V-Schwerkraftkrähinverter VEIKONG CH530 mit Schwankungs- und Bremskontrolle für Wechselstromantrieb von 0,75-710 kW

Produkteinführung

Der VEIKONG CH530 ist ein schwerer AC-Antrieb, der für Krane, elektrische Heber, Winden und industrielle Hebemaschinen entwickelt wurde.Es kombiniert eine präzise Motorsteuerung mit speziellen Kranfunktionen, um einen stabilen Start zu gewährleisten, eine reibungslose Geschwindigkeitsregelung, eine zuverlässige mechanische Bremskoordination und eine verbesserte Lastkontrolle.

Der CH530 unterstützt dreiphasige Wechselstromversorgungen von 380 V bis 480 V und deckt Motoren mit einer Leistung von 0,75 kW bis 710 kW ab. Er kann sowohl asynchrone Motoren als auch permanentmagnetische Synchromotoren steuern.für neue Kransysteme geeignet, Ausrüstungserneuerungen und Ersatzprojekte.

Im Vergleich zu einem herkömmlichen Allzweck-Wechselrichter bietet der CH530 anwendungsspezifische Funktionen für das Heben, Senken, Fahren der Trolleybussen, Brücken und Drehmechanismen.Seine professionellen Steuerungsalgorithmen helfen, die Sicherheit des Krans zu verbessern., Betriebseffizienz und Inbetriebnahme.

Hauptprodukte

• Spezielle variable Frequenzantriebe für Krane und Hebegeräte
• Dreiphasige Wechselstrom-Eingangsspannung 380V-480V
• Breiter Leistungsbereich von 0,75 kW bis 710 kW
• Profi-mechanische Bremssequenzregelung
• bis zu 150% Startdrehmoment bei 0 Hz mit Feedback des Encoders
• Integrierte Schwankungssicherung für Trolleybus- und Brückenfahrten
• Null-Servo-Funktion für zusätzlichen Schutz gegen Belastung
• Automatische Geschwindigkeitssteigerung bei leichter Last
• Automatische Geschwindigkeitsreduktion unter schweren Belastungen
• Gleichmäßige lineare Beschleunigung und Verzögerung in S-Kurve
• Eingebundene Makros für die Bereitstellung von Kransymmetern für eine schnelle Inbetriebnahme
• Unterstützung für asynchrone und permanentmagnetische Synchromotoren
• Standardmodus-RTU-Kommunikation
• Optionale industrielle Ethernet- und Feldbuskommunikation
• Mehrfache Encoder- und I/O-Erweiterungsoptionen
• 24 Monate Garantie und professioneller technischer Support

Produktmerkmale

Genaue mechanische Bremsregelung

Eine zuverlässige Bremskoordination ist für Kran- und Hebeanwendungen unerlässlich.

Bevor die mechanische Bremse freigesetzt wird, kann der Antrieb das erforderliche Drehmoment des Motors festlegen. Dies hilft, zu verhindern, dass die aufgehängte Last beim Starten fällt oder rutscht.Der Antrieb koordiniert die Motorverzögerung und die Bremsanwendung, um einen reibungslosen und kontrollierten Stillstand zu erreichen..

Mehrere Bremszeitparameter können je nach Kranstruktur, Motormerkmalen, Lastverhältnissen und mechanischer Bremsantwort eingestellt werden.

Leistungsstarke Starterleistung bei schwerer Belastung

Der CH530 bietet eine hervorragende Leistung bei niedrigem Drehmoment für anspruchsvolle Hebanwendungen.

Dies ermöglicht es dem Motor, vor der Freisetzung der mechanischen Bremse ausreichend Drehmoment zu erzeugen.und andere Geräte, die häufig mit einer aufgehängten Last starten.

Antislip-Steuerung für die Sicherheit beim Heben

Der integrierte Rutschsicherungsalgorithmus hilft, unerwartete Lastbewegungen beim Heben und Senken zu verhindern..

Diese Funktion verringert die Gefahr einer Belastungsrutsche, die durch unzureichendes Startdrehmoment oder eine falsche Koordination zwischen Motor und mechanischer Bremse verursacht wird.

Integrierte Schwankungssicherungstechnologie

Der CH530 verfügt über eine Schwankungssicherungsfunktion für Trolleybus- und Brückenfahrmechanismen.

Durch die Optimierung des Beschleunigungs- und Verzögerungsprozesses trägt der Antrieb zur Verringerung der Schwingungen bei aufgehaltener Last bei.Dies ermöglicht es dem Bediener, die Last schneller zu positionieren und reduziert unnötige Vor- und Rückstellungen.

Null-Servo-Lasthaltfunktion

Wenn die mechanische Bremse nicht richtig schließt oder keine ausreichende Haltekraft erzeugt, kann die Motorwelle sich drehen.

Der Antrieb erzeugt ein Haltedrehmoment, das zur Aufrechterhaltung der aktuellen Position der Ladung oder des Trolleys beiträgt. Gleichzeitig kann ein Alarm ausgelöst werden, um den Bediener über den abnormalen Zustand zu informieren.

Automatische Geschwindigkeitssteigerung mit leichter Last

Wenn die tatsächliche Belastung niedriger als die Nennbelastung ist, kann der CH530 automatisch die Betriebsgeschwindigkeit erhöhen, um den Arbeitszyklus zu verkürzen und die Handhabungseffizienz zu verbessern.

Diese Funktion ist für Krane, die häufig mit unterschiedlichen Lastniveaus betrieben werden, nützlich und ermöglicht einen schnelleren Betrieb bei leichter Last, ohne wiederholte manuelle Drehzahlanpassungen zu erfordern.

Automatische Geschwindigkeitsreduktion bei schweren Lasten

Wenn eine starke Belastung oder eine Überlastung festgestellt wird, kann der Antrieb automatisch die Betriebsgeschwindigkeit reduzieren.und andere Übertragungsbauteile.

Durch die Kombination von Geschwindigkeitssteigerung bei leichter Last und Geschwindigkeitsreduzierung bei schwerer Last kann der Kran effizient arbeiten und gleichzeitig eine zuverlässige Lastkontrolle beibehalten.

Geschwindigkeitskontrolle

Der CH530 unterstützt sowohl die lineare als auch die S-Kurvenbeschleunigung und -verzögerung.

Die schlanken Geschwindigkeitswechsel helfen, den mechanischen Aufprall bei Start, Halt und Richtungswechseln zu reduzieren.Drahtseil, Räder und mechanische Struktur.

Mehrfach-Kran-Kontrollmakros

Vorprogrammierte Kransparametermakros sind in den CH530 integriert.mit einer Leistung von mehr als 50 W und.

Der Inbetriebnahmeingenieur kann das entsprechende Anwendungsmacro auswählen und dann die Motor- und Steuerungsparameter entsprechend der tatsächlichen Ausrüstung anpassen.

Flexible Motorsteuerungsmöglichkeiten

Der CH530 unterstützt V/F-Steuerung, sensorlose Vektorsteuerung und geschlossene Vektorsteuerung mit Encoder-Feedback.

Die V/F-Steuerung eignet sich für Anwendungen mit grundlegenden Geschwindigkeitssteuerungsanforderungen.Die Vektorsteuerung in geschlossener Schleife bietet eine genauere Geschwindigkeits- und Drehmomentsteuerung für anspruchsvolle Hebeanwendungen.

Typische Anwendungen

Der VEIKONG CH530 kann in einer Vielzahl von Hebe- und Materialbearbeitungsgeräten verwendet werden, darunter:

• Elektrische Drahtseilheber
• Kettenaufzüge
• Schleppmaschinen und Schleppmaschinen
• Luftkranen
• Brückenkrane
• mit einer Leistung von mehr als 1000 W
• Turmkrane
• Hafenkrane
• Maschinen und Apparate für die Bearbeitung von Behältern
• Aufzugssysteme für Gebäude
• Bergbauheber
• Metallurgische Krane
• Werkstattkrane
• Lagermaterialbehandlungsausrüstung
• Trolleybus- und Brückenfahrmechanismen
• Maschinen und Apparate für die Herstellung von Schrauben

Anwendungsvorteile

für Aufzugsmechanismen

Der CH530 bietet ein hohes Startdrehmoment, eine professionelle Bremskontrolle, einen rutschsicheren Schutz und einen stabilen Betrieb bei niedrigen Geschwindigkeiten.

Für die Fahrt mit der Straßenbahn

Der Antrieb sorgt für eine reibungslose Beschleunigung, eine präzise Geschwindigkeitsregelung und eine Schwankungssicherung, wodurch die Last schwankt und die horizontale Positionierung verbessert wird.

Für Brücken- und Gantryfahrten

Mehrere Geschwindigkeitseinstellungen, S-Kurvenregelung und synchronisierte Beschleunigung und Verzögerung helfen, die Fahrstabilität zu verbessern und mechanische Stoßbelastungen zu reduzieren.

Für Turmkrane

Der CH530 bietet einen reibungslosen Start-, Stopp- und Richtungswechsel, wodurch die Strukturvibrationen und mechanische Auswirkungen beim Drehverhalten reduziert werden.

mit einer Leistung von mehr als 1000 W

Die geschlossene Vektorsteuerung, das hohe Startdrehmoment und die zuverlässige Bremskoordination sorgen für eine verbesserte Steuerung beim vertikalen Transport schwerer Lasten.

Kommunikations- und Ausbaumöglichkeiten

Modbus RTU-Kommunikation ist als Standard für die Verbindung zu SPS, HMI und industriellen Steuerungssystemen enthalten.

Die folgenden Kommunikationsmöglichkeiten stehen je nach Projektanforderung zur Verfügung:

• Modbus TCP
• Kann geöffnet werden
• Profinet
• EtherCAT

Zusätzlich sind inkrementelle Encoderkarten, Resolverkarten, Kommunikationskarten und I/O-Erweiterungsmodule erhältlich.und Automatisierungsanforderungen.

Bremssystemkonfiguration

Die CH530-Modelle von 0,75 kW bis 90 kW sind mit eingebauten Bremsgeräten erhältlich, wodurch die Anzahl der externen Komponenten reduziert und Platz im Steuerfach gespart wird.

Modelle von 110 kW bis 710 kW sind für den Einsatz mit geeigneten externen Bremsgeräten ausgelegt.Verzögerungszeit, Betriebszyklus und erforderliche Bremsfunktion.

VEIKONG kann Kunden bei der Auswahl des Bremswiderstands und der Bremseinheit entsprechend der tatsächlichen Anwendung unterstützen.

Warum haben Sie sich für VEIKONG entschieden?

Spezialisierte Steuerungslösung für Krane

Der CH530 wurde speziell für Hebegeräte entwickelt und vereint wichtige Kranfunktionen in einer Antriebsplattform.

Erfahrenes technisches Team

Die technischen und leitenden Teams von VEIKONG verfügen über mehr als 20 Jahre Erfahrung in der industriellen Antriebssteuerung und Motoranwendungen.

Weite Produktauswahl

Die Leistung von 0,75 kW bis 710 kW ist für kleine Hebewerke, mittelgroße Krane und große industrielle Hebewerke verfügbar.

Zuverlässiges Qualitätsmanagement

Bei der Produktentwicklung, bei der Prüfung der Bauteile, bei der Montage, bei den Funktionsprüfungen und bei der Endkontrolle wird streng auf Qualitätskontrolle geachtet.

Unterstützung von Anwendungen

Unser technisches Team kann bei der Auswahl des Antriebs, der Motorüberprüfung, der Verkabelung, der Einstellung der Parameter, der Auswahl des Bremssystems, der Inbetriebnahme und der Fehleranalyse helfen.

Flexible Ausstattung

Je nach Projektanforderungen können verschiedene Tastaturen, Kommunikationskarten, Encoderkarten, E/A-Module, Bremseinheiten und Bremswiderstände ausgewählt werden.

Weltweiter Kundendienst

VEIKONG bietet Ferntechnikunterstützung, Fehlerbehebungshilfe und eine 24-monatige Produktgarantie für internationale Kunden.
