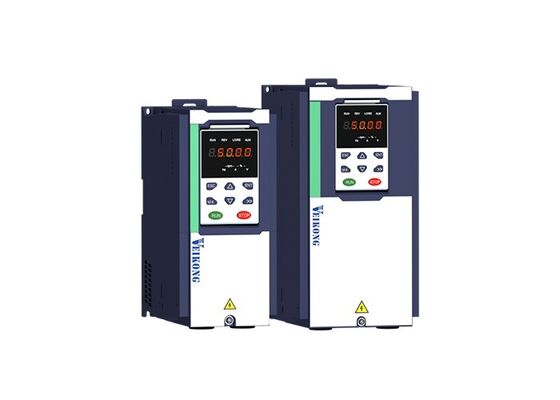

VEIKONG CH530 Kran spezialisierter Variabler Frequenzantrieb mit Bremskontrolle 150% Startdrehmoment und Schwankungssicherung

Produktübersicht

Die VEIKONG CH530 Serie ist ein Hochleistungs-Frequenzumrichter, der speziell für Krane, Hebezeuge, Winden und andere Hebezeuge entwickelt wurde. Er integriert professionelle Bremssequenzsteuerung, Schwingungsdämpfung, Null-Servo-Schutz, Anti-Schlupf-Steuerung und automatische lastabhängige Geschwindigkeitsregelung.

Mit einem Leistungsbereich von 0,75 kW bis 710 kW unterstützt die CH530 sowohl Asynchronmotoren als auch permanentmagnetische Synchronmotoren. Sie bietet eine zuverlässige Motorsteuerung für Hebe-, Senk-, Katze- und Brückenfahrten sowie für Turmdrehwerksanwendungen.

Produkt-Highlights

• Professionelle Bremssequenzsteuerung für sicheres Heben und Senken
• Bis zu 150 % Anlaufdrehmoment bei 0 Hz im geschlossenen Vektorregelkreis
• Integrierte Schwingungsdämpfung für Katze- und Brückenfahrten
• Null-Servo-Schutz zur Vermeidung unerwarteter Lastbewegungen
• Automatische Geschwindigkeitserhöhung bei leichter Last
• Automatische Geschwindigkeitsreduzierung bei schwerer Last
• Vorprogrammierte Kran-Anwendungsmakros für einfachere Inbetriebnahme
• Unterstützung für Asynchron- und Permanentmagnet-Synchronmotoren
• Integrierte Bremseinheit für Modelle von 0,75 kW bis 90 kW verfügbar
• Mehrere Kommunikations- und E/A-Erweiterungsoptionen
• 150 % Überlastfähigkeit für 60 Sekunden
• Leistungsbereich von 0,75 kW bis 710 kW

Produktmerkmale

1. Professionelle Bremssequenzsteuerung

Krananwendungen erfordern eine präzise Koordination zwischen Motor und mechanischer Bremse. Die CH530 überwacht die Ausgangsfrequenz und den Motorstrom, bevor die Bremse gelöst wird. Sie kann ein Vortor erzeugen, bevor die mechanische Bremse öffnet, um ein Abrutschen der angehobenen Last beim Anfahren zu verhindern.

Einstellbare Verzögerungszeiten für Bremsfreigabe und Bremsbetätigung sorgen für sanftes Anfahren und Stoppen. Diese Funktion ist besonders wichtig für Elektroseilzüge, Winden, Brückenkrane und andere Hebezeuge.

2. Hohes Anlaufdrehmoment bei niedriger Drehzahl

Die CH530 unterstützt V/f-Regelung, sensorlose Vektorregelung und geschlossene Vektorregelung mit Encoder-Rückführung. Im geschlossenen Vektorregelkreis kann sie ein Anlaufdrehmoment von bis zu 150 % bei 0 Hz liefern.

Leistungsstarkes Drehmoment bei niedriger Drehzahl hilft dem Motor, unter schweren Lastbedingungen sanft anzulaufen und reduziert das Risiko von Lastrutschen beim Heben und Senken.

3. Integrierte Schwingungsdämpfung

Wenn sich die Katze eines Krans beschleunigt, abbremst oder die Richtung ändert, kann die angehobene Last schwingen. Die CH530 verfügt über einen integrierten Algorithmus zur Schwingungsdämpfung, der hilft, die Lastbewegung während der Katze- und Brückenfahrten zu reduzieren.

Diese Funktion kann die Zeit für die Lastpositionierung verkürzen, wiederholte Bedieneranpassungen reduzieren und die Effizienz der Materialhandhabung verbessern.

4. Null-Servo-Sicherheitschutz

Wenn die mechanische Bremse nicht richtig schließt oder keine ausreichende Bremskraft liefert, kann sich die Last unerwartet bewegen. Die CH530 kann die Bewegung der Motorwelle erkennen und ihre Null-Servo-Funktion aktivieren.

Der Umrichter erzeugt ein Haltemoment, um die aktuelle Last- oder Katze-Position zu halten, während er einen Alarm ausgibt. Dies bietet eine zusätzliche Sicherheitsebene für den Kranbetrieb.

5. Automatische Geschwindigkeitsregelung je nach Last

Die CH530 kann die Betriebsdrehzahl automatisch an die tatsächliche Last anpassen. Bei leichter Last kann sie die Drehzahl erhöhen, um die Arbeitseffizienz zu verbessern. Bei schweren Lasten oder Überlastbedingungen kann sie die Drehzahl reduzieren, um den Motor, den Umrichter und das mechanische Getriebesystem zu schützen.

Diese Funktion hilft, ein Gleichgewicht zwischen Betriebseffizienz und Anlagensicherheit zu erreichen.

6. Sanftes Beschleunigen und Abbremsen

Der Umrichter unterstützt lineare und S-Kurven-Beschleunigung und -Abbremsung. Vier Gruppen von einstellbaren Beschleunigungs- und Abbremszeiten sind für verschiedene Kranbewegungen verfügbar.

Sanfte Geschwindigkeitsübergänge helfen, mechanische Stöße, Lastschwingungen und Belastungen des Motors, Getriebes, Drahtseils und anderer Übertragungskomponenten zu reduzieren.

7. Vorprogrammierte Kran-Parameter-Makros

Die CH530 enthält Parameter-Makros für gängige Krananwendungen. Diese Makros vereinfachen die Inbetriebnahme für Hebe-, Katze-, Brückenfahrten und Turmdrehwerke.

Bediener können schnell eine geeignete Anwendungskonfiguration auswählen und dann Anpassungen entsprechend den tatsächlichen Motor- und Anlagenbedingungen vornehmen.

8. Flexible Kommunikation und Erweiterung

Modbus RTU-Kommunikation ist standardmäßig vorhanden. Optionale Kommunikationsschnittstellen umfassen Modbus TCP, CANopen, PROFINET und EtherCAT.

Optionale PG-Encoder-Karten und E/A-Erweiterungsmodule sind ebenfalls für Systeme erhältlich, die eine geschlossene Vektorregelung, zusätzliche Klemmen oder die Integration mit einer SPS erfordern.

Anwendungen

Der VEIKONG CH530 Kran-Frequenzumrichter eignet sich für:

• Elektroseilzüge
• Industriewinden
• Brückenkrane
• Oberleitungsbrückenkrane
• Portalkrane
• Turmdrehkrane
• Hafen- und Containerkrane
• Bauliche Hebezeuge
• Bergbauliche Hebezeuge
• Metallurgische Krane
• Katze-Fahrwerke
• Brücken-Fahrwerke
• Kran-Drehwerke
• Materialhandhabungsgeräte

Typische Anwendungsfunktionen

Heben und Senken

Die CH530 bietet ein starkes Anlaufdrehmoment, professionelle Bremssteuerung, Anti-Schlupf-Steuerung und stabile Niederdrehzahlbetrieb für das Heben schwerer Lasten.

Katze- und Brückenfahrten

Die integrierte Schwingungsdämpfungsfunktion hilft, das Schwingen der angehobenen Last während der Beschleunigung, Abbremsung und Richtungsänderungen zu reduzieren.

Turmdrehwerksbetrieb

Sanftes Beschleunigen und Abbremsen helfen, mechanische Stöße zu reduzieren und die Stabilität des Drehbetriebs zu verbessern.

Windensteuerung

Präzise Geschwindigkeits- und Drehmomentregelung sorgt für sanfteres Auf- und Abwickeln unter verschiedenen Lastbedingungen.
