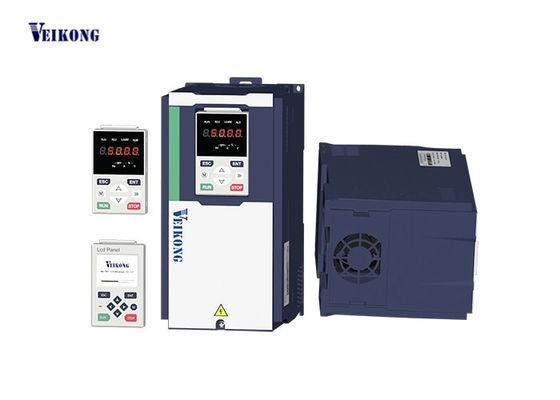

VFD530: Hohes Anlaufdrehmoment, Hochfrequenzbetrieb und umfangreiche Kommunikationsprotokolle

VFD530-Merkmale:

1, Mit internem EMV-C3-Filter und Building-Block-Design für IO-Erweiterungskarte und verschiedene PG-Karten

2, Bis zu 200 % Anlaufdrehmoment bei 0 Hz. Ausgangsfrequenz bis zu 3000 Hz.
3, Unterstützung optionales LCD-Tastaturfeld und doppelt Anzeige Tastaturfeld. Unterstützung von PC-Tools. Unterstützung von Modbus485, Canopen, Profinet-Kommunikation.
4, Unterstützung von Asynchron- und Synchronmotoren.
5, Unterstützung von 2 PID-Schleifen für HLK-Anlagen
6, Schlaf- und Energiesparfunktion sowie integrierte SPS-Programmierung
7, Spezielle Bremslogik für Kräne und Hebezeuge, Magnetflussbremsverstärkung
8, Unterstützung von zwei Gruppen von Motorparametern, wodurch eine Umschaltsteuerung von zwei Motoren realisiert werden kann

VEIKONG  meistverkaufter VFD

VFD500M ist ein Hochleistungs-Vektorsteuerungs-Mini-VFD

VFD500 ist ein Hochleistungs-Universal-VFD

VFD550 ist ein Hochleistungs-Spezial-VFD mit Positionssteuerung.

VFD530 ist ein Hochleistungs-Spezial-VFD mit Hebefunktion, unterstützt 2 PID, unterstützt Synchron- und Asynchronmotoren

VFD500-PV ist ein Solar-Pumpen-Wechselrichter.

VFD510 ist ein IP65-Wechselrichter

Technische Daten des VFD530:

Artikel		Spezifikation
Eingang	Eingangsspannung	1-phasig/3-phasig 220 V: 200 V～240 V 3-phasig 380 V-480 V: 380 V～480 V
	Zulässiger Spannungsschwankungsbereich	-15%～10%
	Eingangsfrequenz	50 Hz / 60 Hz, Schwankung weniger als 5 %
Ausgang	Ausgangsspannung	3-phasig: 0～Eingangsspannung
	Überlastfähigkeit	Allgemeine Anwendungen: 60 Sekunden für 150 % des Nennstroms Leichtlastanwendungen: 60 Sekunden für 120 % des Nennstroms
Steuerung	Steuerungsmodus	V/f-Steuerung Sensorlose Flussvektorregelung ohne PG-Karte (SVC) Sensor-Geschwindigkeits-Flussvektorregelung mit PG-Karte (VC)
	Betriebsart	Geschwindigkeitsregelung, Drehmomentregelung (SVC und VC)
	Drehzahlbereich	1:100 (V/f) 1:200 (SVC) 1:1000 (VC)
	Geschwindigkeitsregelgenauigkeit	±0,5 % (V/f) ±0,2 % (SVC) ±0,02 % (VC)
	Geschwindigkeitsansprechverhalten	5 Hz (V/f) 20 Hz (SVC) 50 Hz (VC)
	Frequenzbereich	0,00～2000,00 Hz (V/f) 0,00～200,00 Hz (SVC) 0,00～400,00 Hz (VC)
	Eingangsfrequenzauflösung	Digitaleinstellung: 0,01 Hz Analogeinstellung: maximale Frequenz x 0,1 %
	Anlaufdrehmoment	150 %/0,5 Hz (V/f) 180 %/0,25 Hz (SVC) 200 %/0 Hz (VC)
	Drehmomentregelgenauigkeit	SVC: innerhalb von 5 Hz 10 %, über 5 Hz 5 % VC: 3,0 %
	V/f-Kurve	V/f-Kurventyp: Gerade, Mehrpunkt, Leistungsfunktion, V/f-Trennung; Drehmomentverstärkung unterstützen: Automatische Drehmomentverstärkung (Werkseinstellung), manuelle Drehmomentverstärkung
	Frequenzvorgabe-Rampe	Unterstützung linearer und S-Kurven-Beschleunigung und -Verzögerung; 4 Gruppen von Beschleunigungs- und Verzögerungszeiten, Einstellbereich 0,00 s ~ 60000 s
	Gleichstrom-Zwischenkreisspannungsregelung	Überspannungs-Stall-Regelung: Begrenzung der Stromerzeugung des Motors durch Anpassung der Ausgangsfrequenz, um das Überspringen des Spannungsfehlers zu vermeiden; Unterspannungs-Stall-Regelung: Steuerung des Stromverbrauchs des Motors durch Anpassung der Ausgangsfrequenz, um ein Gieren zu vermeiden VdcMax-Regelung: Begrenzung der vom Motor erzeugten Leistung durch Anpassung der Ausgangsfrequenz, um eine Überspannungsauslösung zu vermeiden; VdcMin-Regelung: Steuerung des Stromverbrauchs des Motors durch Anpassung der Ausgangsfrequenz, um einen Unterspannungsfehler zu vermeiden
	Trägerfrequenz	1 kHz～12 kHz (variiert je nach Typ)
	Startmethode	Direktstart (kann DC-Bremse überlagert werden); Geschwindigkeitsverfolgungsstart
	Stoppmethode	Verzögerungsstopp (kann DC-Bremsen überlagert werden); freier Stopp
	Hauptsteuerungsfunktion	Jog-Steuerung, Droop-Steuerung, bis zu 16-Gang-Betrieb, Gefahrenvermeidung, Schwingfrequenzbetrieb, Beschleunigungs- und Verzögerungszeitschaltung, VF-Trennung, Übererregungsbremsung, Prozess-PID-Regelung, Schlaf- und Aufwachfunktion, integrierte einfache SPS-Logik, virtuelle Eingangs- und Ausgangsklemmen, integrierte Verzögerungseinheit, integrierte Vergleichseinheit und Logikeinheit, Parametersicherung und -wiederherstellung, perfekter Fehlerdatensatz, Fehler zurücksetzen, zwei Gruppen von Motorparametern freies Umschalten, Software-Swap-Ausgangsverdrahtung, Klemmen AUF/AB
Funktion	Tastaturfeld	LED-Digitaltastatur und LCD-Tastaturfeld (Option)
	Kommunikation	Standard: MODBUS-Kommunikation CAN OPEN UND PROFINET (IN ENTWICKLUNG)
	PG-Karte	Inkremental-Encoder-Schnittstellenkarte (Differenzausgang und Open Collector), Drehtransformator-Karte
	Eingangsklemme	Standard: 5 digitale Eingangsklemmen, von denen eine den Hochgeschwindigkeits-Impulseingang bis zu 50 kHz unterstützt; 2 analoge Eingangsklemmen, unterstützen 0 ~ 10 V Spannungseingang oder 0 ~ 20 mA Stromeingang; Optionskarte: 4 digitale Eingangsklemmen 2 analoge Eingangsklemmen.unterstützen -10 V - +10 V Spannungseingang
	Ausgangsklemme	Standard: 1 digitale Ausgangsklemme; 1 Hochgeschwindigkeits-Impulsausgangsklemme (Open-Collector-Typ), unterstützt 0 ~ 50 kHz Rechtecksignal-Ausgang; 1 Relaisausgangsklemme (zweites Relais ist optional) 2 analoge Ausgangsklemmen, unterstützen 0 ~ 20 mA Stromausgang oder 0 ~ 10 V Spannungsausgang; Optionskarte: 4 digitale Ausgangsklemmen
Schutz	Beachten Sie Kapitel 6 "Fehlerbehebung und Gegenmaßnahmen" für die Schutzfunktion
Umgebung	Installationsort	Innenbereich, kein direktes Sonnenlicht, Staub, korrosives Gas, brennbares Gas, Öldämpfe, Dampf, Tropfen oder Salz.
	Höhe	0-3000 m. Der Wechselrichter wird reduziert, wenn die Höhe über 1000 m liegt und der Nennausgangsstrom um 1 % reduziert wird, wenn die Höhe um 100 m zunimmt
	Umgebungstemperatur	-10 °C ~ +40 °C, maximal 50 °C (reduziert, wenn die Umgebungstemperatur zwischen 40 °C und 50 °C liegt) Der Nennausgangsstrom sinkt um 1,5 %, wenn die Temperatur um 1 °C steigt
	Feuchtigkeit	Weniger als 95 % RH, ohne Kondensation
	Vibration	Weniger als 5,9 m/s2 (0,6 g)
	Lagertemperatur	-20 °C ~ +60 °C
Sonstiges	Installation	Wandmontage, bodengesteuerter Schrank, transmural
	Schutzart	IP20
	Kühlmethode	Zwangsluftkühlung
EMV	CE ROHS	Interner EMV-Filter Entspricht EN61800-3 Kategorie C3 3. Umgebung

Produktserienanweisung:

Modell	Leistungsfähigkeit (KVA)	Eingangsstrom (A)	Ausgangsstrom (A)		Anpassungsfähiger Motor (KW)	GRÖSSE	Bremseinheit
			Schwerlast	Leichtlast
Dreiphasig: 380-480 V, 50/60 Hz
VFD530-R75GT4B	1,5	3,4	2,5	4,2	0,75	GRÖSSE A	Intern
VFD530-1R5GT4B	3	5	4,2	5,6	1,5
VFD530-2R2GT4B	4	5,8	5,6	9,4	2,2
VFD530-4R0G/5R5PT4B	5,9	10,5	9,4	13,0	3,7
VFD530-5R5G/7R5PT4B	8,9	14,6	13,0	17,0	5,5	GRÖSSE B
VFD530-7R5G/011PT4B	11	20,5	17,0	23,0	7,5
VFD530-011G/015PT4B	17	26,0	25,0	31,0	11	GRÖSSE C	Intern
VFD530-015G/018PT4B	21	35,0	32,0	37,0	15
VFD530-018G/022PT4B	24	38,5	37,0	45,0	18,5	GRÖSSE D
VFD530-022G/030PT4B	30	46,5	45,0	57,0	22
VFD530-030G/037PT4	40	62,0	60,0	75,0	30	GRÖSSE E	Option
VFD530-037G/045PT4	50	76,0	75,0	87,0	37
VFD530-045G/055PT4	60	92,0	90,0	110,0	45	GRÖSSE F
VFD530-055G/075PT4	75	113,0	110,0	135,0	55
VFD530-075G/090PT4	104	157,0	152,0	165,0	75	GRÖSSE G
VFD530-090G/110PT4	112	170,0	176,0	210,0	90		Extern
VFD530-110G/132PT4	145	220,0	210,0	253,0	110	GRÖSSE H
VFD530-132G/160PT4	170	258,0	253,0	304,0	132	GRÖSSE I
VFD530-160G/185PT4	210	320,0	304,0	360,0	160
VFD530-185G/200PT4	245	372,0	360,0	380,0	185	GRÖSSE J
VFD530-200G/220PT4	250	380,0	380,0	426,0	200
VFD530-220G/250PT4	280	425,0	426,0	465,0	220	GRÖSSE K
VFD530-250G/280PT4	315	479,0	465,0	520,0	250
VFD530-280G/315PT4	350	532,0	520,0	585,0	280	GRÖSSE L
VFD530-315G/355PT4	385	585,0	585,0	650,0	315
VFD530-355G/400PT4	420	638,0	650,0	725,0	355	GRÖSSE M
VFD530-400G/450PT4	470	714,0	725,0	820,0	400
VFD530-450G/500PT4	530	800,0	820,0	/	450	GRÖSSE N
VFD530-500G/560PT4	580	880,0	900,0	/	500
VFD530-560G/630PT4	630	950,0	980,0	/	560	GRÖSSE O
VFD530-630GT4	710	1080	1120.	/	630	GRÖSSE O
VFD530-710GT4	790	1200	1260	/	710	GRÖSSE O
Einphasig: 220 V, 50/60 Hz
VFD530-R40GS2	1,3	6,0	3,2	5,6	0,4	GRÖSSE A	Eingebaut
VFD530-R75GS2	2,4	11,0	5,6	8,0	0,75	GRÖSSE A
VFD530-1R5GS2	3,5	15,0	8,0	10,6	1,5	GRÖSSE A
VFD530-2R2GS2	5,5	25,0	10,6	14,0	2,2	GRÖSSE A
VFD530-4R0GS2	7,7	35,0	17,0	23,0	4,0	GRÖSSE B
VFD530-5R5GS2	8,9	53,0	25,0	31,0	5,5	GRÖSSE C
VFD530-7R5GS2	11	67,0	32,0	37,0	7,5	GRÖSSE C
