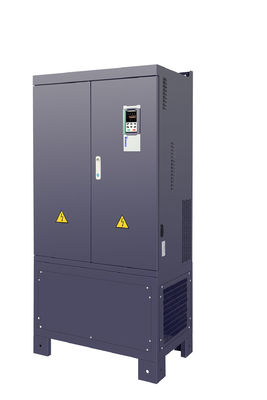

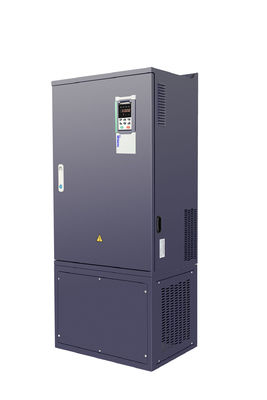

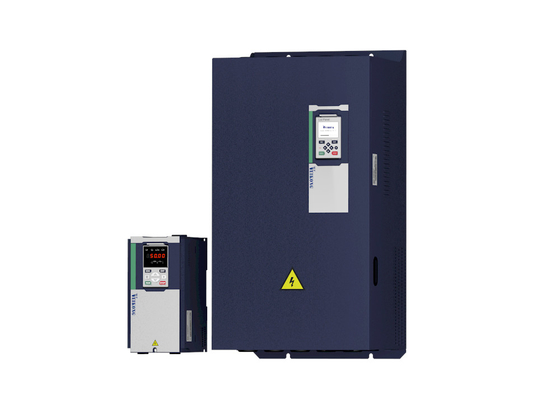

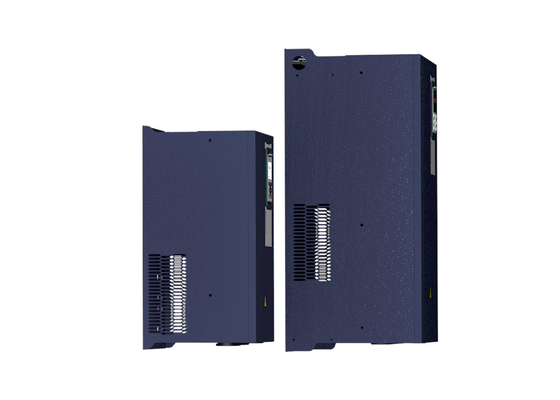

380V 440V 220KW 250KW 280KW Frequenzumrichter mit Spannungsregelung für Industriemotoren

Artikel

Spezifikation

Eingabe

Eingangsspannung

Einphasen/3phasen 220V:200V240V

3 Phasen 380V-480V:380V480V

Erlaubter Spannungsfluktuationsbereich

-15% ∼10%

Eingabefrequenz

50 Hz / 60 Hz,Schwankungen von weniger als 5%

Ausgabe

Ausgangsspannung

3phase:0 ∆Eingangsspannung

Überlastkapazität

Anwendung für allgemeine Zwecke:60S für 150% des Nennstroms

Leichtbelastung: 60 Sekunden bei 120% des Nennstroms

Kontrolle

Steuerungsmodus

V/f-Steuerung

Sensorlose Steuerung des Flussvektors ohne PG-Karte (SVC)

Sensorgeschwindigkeitsflußvektorsteuerung mit PG-Karte (VC)

Betriebsmodus

Geschwindigkeitssteuerung, Drehmomentsteuerung (SVC und VC)

Geschwindigkeitsbereich

1Gewichtszinssatz

1- Ich bin nicht hier.

1Überschneidungen

Genauigkeit der Drehzahlregelung

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Geschwindigkeit der Reaktion

5 Hz ((V/f)

20 Hz (SVC)

50 Hz ((VC)

Frequenzbereich

00,00 ‰ 600 Hz(V/f)

0.00 ¢200,00 Hz(SVC)

00,00 ‰ 400 Hz(VC)

Auflösung der Eingabefrequenz

Digitale Einstellung: 0,01 Hz

Analog-Einstellung: maximale Frequenz x 0,1%

Startdrehmoment

150%/0,5 Hz(V/f)

180%/0,25 Hz(SVC)

200%/0Hz(VC)

Genauigkeit der Drehmomentregelung

SVC:innerhalb von 5 Hz10%,über 5 Hz5%

VC:30,0%

V/f-Kurve

Typ der V / f-Kurve: gerade Linie, Mehrpunkt, Leistungsfunktion, V / f-Trennung;

Unterstützung der Drehmomentsteigerung: automatische Drehmomentsteigerung (Werkseinstellung), manuelle Drehmomentsteigerung

Frequenzgebende Rampe

Unterstützung der linearen und S-Kurvenbeschleunigung und -verzögerung;

4 Gruppen von Beschleunigungs- und Verzögerungszeit, Einstellbereich 0,00s ~ 60000s

Gleichspannungssteuerung für Gleichspannungsbusse

Überspannungsstallsteuerung: Beschränkung der Stromerzeugung des Motors durch Anpassung der Ausgangsfrequenz, um zu vermeiden, dass der Spannungsfehler übersprungen wird;

Unterspannungsstillstandssteuerung: Steuerung des Motorstromverbrauchs durch Anpassung der Ausgangsfrequenz, um ein Scheitern der Schiebe zu vermeiden

VdcMax-Steuerung: Beschränken der vom Motor erzeugten Leistung durch Anpassung der Ausgangsfrequenz, um eine Überspannung zu vermeiden;

VdcMin-Steuerung: Steuerung des Stromverbrauchs des Motors durch Anpassung der Ausgangsfrequenz, um einen Sprungunterspannungsfehler zu vermeiden

Trägerfrequenz

1kHz ∼ 12kHz (je nach Typ variiert)

Startmethode

Direktstart (kann gleichbleibende Bremse überlagern); Geschwindigkeitsverfolgungsstart

Stoppmethode

Verzögerungsbremsung (kann gleichbleibende Bremsung überlagern); frei zum Anhalten

Hauptsteuerungsfunktion

Jogging- und Abfallsteuerung, bis zu 16-Gangbetrieb, Vermeidung gefährlicher Geschwindigkeiten, Schwingfrequenzbetrieb, Beschleunigungs- und Verzögerungszeitwechsel, VF-Trennung, Bremsüberspannung,Prozess-PID-Steuerung, Schlaf- und Weckfunktion, eingebaute einfache PLC-Logik, virtuelle Eingangs- und Ausgangstermine, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logik-Einheit, Parametersicherung und -wiederherstellung,vollkommener Fehlerstand, Fehlerreset, zwei Gruppen von Motorparametern Freischalt, Software-Swap-Ausgangsverkabelung, Endgeräte UP / DOWN

Funktion

Tastatur

LED Digitale Tastatur und LCD-Tastatur (optional)

Kommunikation

Standard:

MODBUS-Kommunikation

Kann sich öffnen und verwandeln (in Entwicklung)

PG-Karte

Inkrementelle Encoder-Schnittstellenkarte (Differential Output und offener Sammler),Rotationstransformatorkarte

Eingangsterminal

Standard:

5 digitale Eingangsterminals, von denen einer Hochgeschwindigkeits-Impuls-Eingang bis zu 50 kHz unterstützt;

2 analoge Eingangstermine, unterstützen 0 ~ 10V Spannungseingang oder 0 ~ 20mA Stromseingang;

Optionskarte:

4 digitale Eingangsgeräte

2 analoge Eingangsterminals.Support 10V-+10V Spannungseingang

Ausgangsterminal

Standard:

1 digitaler Ausgangsterminal;

1 Hochgeschwindigkeits-Impuls-Ausgangsterminal (offener Kollektortyp), unterstützt 0 ~ 50 kHz Quadratwellensignalausgang;

1 Relais-Ausgangsterminal (zweites Relais ist optional)

2 analoge Ausgangstermine, unterstützen 0 ~ 20mA Strom-Ausgang oder 0 ~ 10V Spannungsausgang;

Optionskarte: 4 digitale Ausgangsgeräte

Schutz

Siehe Kapitel 6 "Fehlerbehebung und Gegenmaßnahmen" für die Schutzfunktion.

Umwelt

Standort der Anlage

In Innenräumen dürfen keine direkten Sonnenstrahlen, Staub, ätzendes Gas, brennbares Gas, Ölrauch, Dampf, Tropfen oder Salz eingesetzt werden.

Höhenstand

0-3000 m. Der Wechselrichter wird abgeschwächt, wenn die Höhe größer als 1000 m ist, und der Nennstrom wird um 1% reduziert, wenn die Höhe um 100 m erhöht wird.

Umgebungstemperatur

-10°C bis +40°C,maximal 50°C (verringert, wenn die Umgebungstemperatur zwischen 40°C und 50°C liegt) Bei Temperaturerhöhung um 1°C sinkt der Nennstrom um 1,5%

Luftfeuchtigkeit

weniger als 95% RH, ohne Kondensation

Vibrationen

Weniger als 5,9 m/s²0,6 g)

Lagertemperatur

-20 °C ~ +60 °C

Andere

Einrichtung

Wandschrank mit Bodenbeherrschung, transmural

Schutzniveau

IP20

Kühlmethode

Zwangluftkühlung

EMV

CE ROHS

Interner EMV-Filter

Konform mit EN 61800-3

Kategorie C3

3^rdUmwelt
