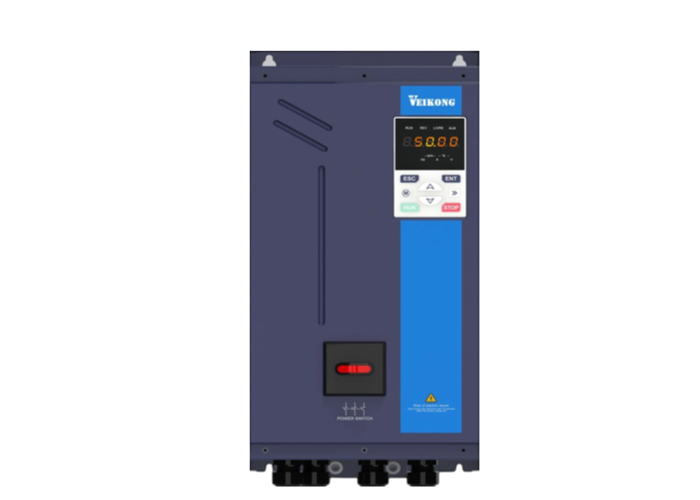

VEIKONG VFD510 IP55 Hochschutzvektor Frequenzumrichter 4kW~45kW

1. Modelle

Hauptmodelle (380 V dreiphasig)

• VFD510-4R0-T4B: 4 kW
• VFD510-5R5-T4B: 5,5 kW
• VFD510-7R5-T4B: 7,5 kW
• VFD510-011-T4B: 11 kW
• VFD510-015-T4B: 15 kW
• VFD510-018-T4B: 18,5 kW
• VFD510-022-T4B: 22 kW
• VFD510-030-T4(B): 30 kW
• VFD510-037-T4(B): 37 kW
• VFD510-045-T4(B): 45 kW

Spannungsangaben

• Einphasig/dreiphasig 220 V: 200 V ~ 240 V
• Dreiphasig 380 V: 380 V ~ 480 V

2. Kernleistung

Umwelt- und Schutzleistung

• Schutzgrad: IP55, effektiv beständig gegen Staub, Wassernebel und Ölverschmutzung mit ausgezeichneter Korrosionsbeständigkeit
• Umgebungstemperatur: Standarddesign für eine Arbeitsumgebung mit 50 °C; Normaler Betriebsbereich: 10℃ ~ 40℃, maximale Umgebungstemperatur bis zu 50℃
• Spannungsschwankungstoleranz: -15 % ~ +10 %
• Eingangsfrequenz: 50Hz/60Hz, zulässige Schwankung: ±5%
• Höhenanpassung: 0~3000m. Reduzieren Sie über 1000 m 1 % des Nennstroms pro 100 m
• Kühlsystem: Unabhängiges Luftkanaldesign, große Aluminiumlamellen zur Wärmeableitung und IP65-Lüfter für zuverlässige Wärmeableitung
• Kabelstecker: IP68-Nylon-Kabelverschraubung mit Wasserdichtigkeit, Alterungsschutz und hoher Robustheit

Kontroll- und Betriebsleistung

• Anwendbare Motoren: Asynchronmotor, Permanentmagnet-Synchronmotor (PMSM)
• Steuermodi: V/F-Steuerung, sensorlose Vektorsteuerung (SVC), Geschwindigkeitssensor-Vektorsteuerung (VC)
• Geschwindigkeitsbereich: 1:100 (V/F), 1:200 (SVC), 1:1000 (VC)
• Genauigkeit der Geschwindigkeitsregelung: ±0,5 % (V/F), ±0,2 % (SVC), ±0,02 % (VC)
• Anlaufdrehmoment: 150 % Nenndrehmoment bei 0,5 Hz (V/F), 150 % Nenndrehmoment bei 0,25 Hz (SVC), 150 % Nenndrehmoment bei 0 Hz (VC)
• Überlastfähigkeit: 150 % Nennstrom für 60 s und 180 % Nennstrom für 8 s für schwere Last; 120 % Nennstrom für 60 s bei geringer Last
• Frequenzbereich: 0,00–500,00 Hz (V/F), 0,00–200,00 Hz (SVC), 0,00–400,00 Hz (VC)
• Geschwindigkeitsreaktion: 5 Hz (V/F), 20 Hz (SVC), 50 Hz (VC)

Zuverlässigkeitsleistung

• Verwendet professionelle thermische Simulation und strenge zyklische Temperaturanstiegs- und Überlasttests
• Besteht vollständige EMV-, Blitzüberspannungs-, elektrostatische Entladungs- und Alterungstests
• Zur Verbesserung des Korrosionsschutzes wird ein konformer Beschichtungsprozess angewendet

3. Hauptfunktionen

Sicherheits- und Schutzfunktionen

• Integrierte Standard-STO-Funktion (Safe Torque Off).
• Umfassender Schutz vor Übertemperatur, Überstrom, Überspannung, Unterspannung, Überlastung und anderen Fehlern

Betriebs- und Prozessfunktionen

• 16-stufiger Mehrgeschwindigkeitsprogrammbetrieb mit mehreren Zyklusmodi
• Integrierte PID-Steuerung zur Prozessregelung im geschlossenen Regelkreis
• Verzögerungs-Übererregung und Unterspannungs-Blockierschutz
• Geschwindigkeitsgeführter Start für sanftes und stoßfreies Anlaufen rotierender Motoren
• Automatischer Energiesparmodus, ideal für Lüfter- und Pumpenanwendungen
• Unabhängige Schlaf- und Weckfunktion
• Unterstützt das freie Umschalten zwischen zwei Sätzen von Motorparametern
• Kleiner Fehler, Dauerbetrieb

Logik- und Hilfsfunktionen

• Integrierte einfache SPS: 4 Verzögerungseinheiten, 4 Komparatoreinheiten und 4 Logikeinheiten zur Vereinfachung der Peripherieverkabelung
• Unterstützt die Einstellung der Motorphasenfolge per Software ohne Änderung der Verkabelung
• Parametersicherung und -wiederherstellung, vollständige Fehleraufzeichnung und automatische Fehlerwiederholung

Kommunikations- und I/O-Schnittstellen

• Standardkommunikation: Modbus
• Optionale erweiterte Kommunikation: Modbus-TCP, CANopen, Profinet
• Optionale Encoderkarten für Inkrementalgeber und Resolver
• Umfangreiche digitale und analoge E/A-Klemmen, ausgestattet mit Hochgeschwindigkeits-Impulseingang und -ausgang
• Optionale I/O-Erweiterungskarte, kompatibel mit PT100, PT1000 und anderen Temperatursensoren

Bremskonfiguration

• Integrierte Bremseinheit für GRÖSSE C und kleinere Modelle; Die Bremseinheit ist für GRÖSSE D und höher optional

4. Anwendungsbranchen

5. Kundendienst

• 24 Monate Qualitätsgarantiebereitgestellt wird. Bei qualitätsbedingten Mängeln liefern wir innerhalb der Garantiezeit kostenlose Ersatzteile.
• Das professionelle technische Team bietet weltweiten technischen Online-Support zur Lösung verschiedener Anwendungsprobleme.
