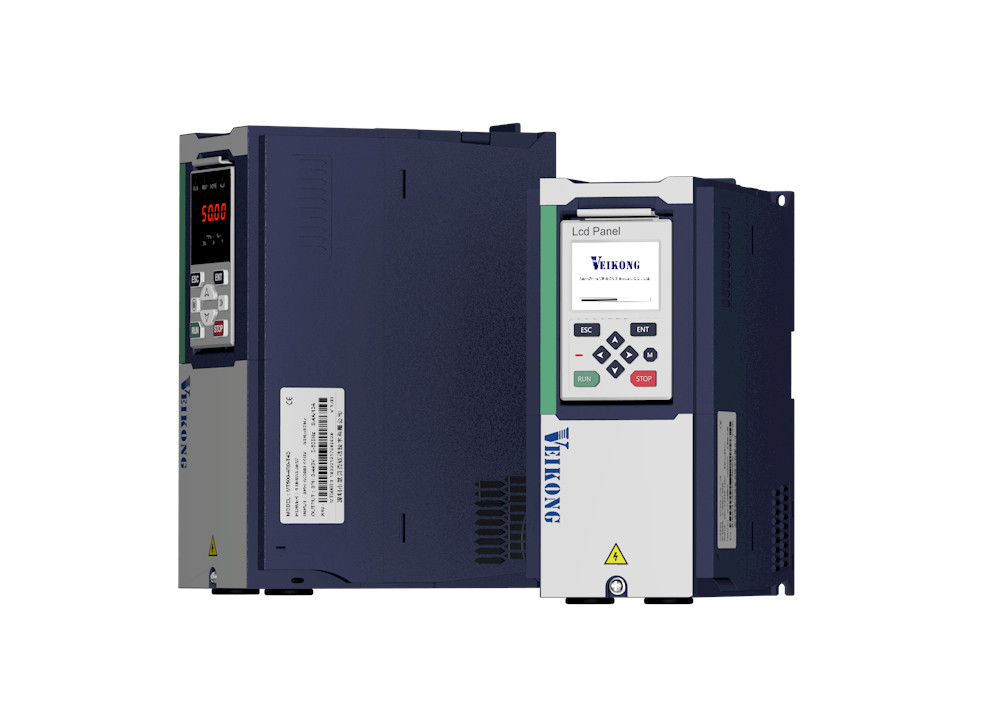

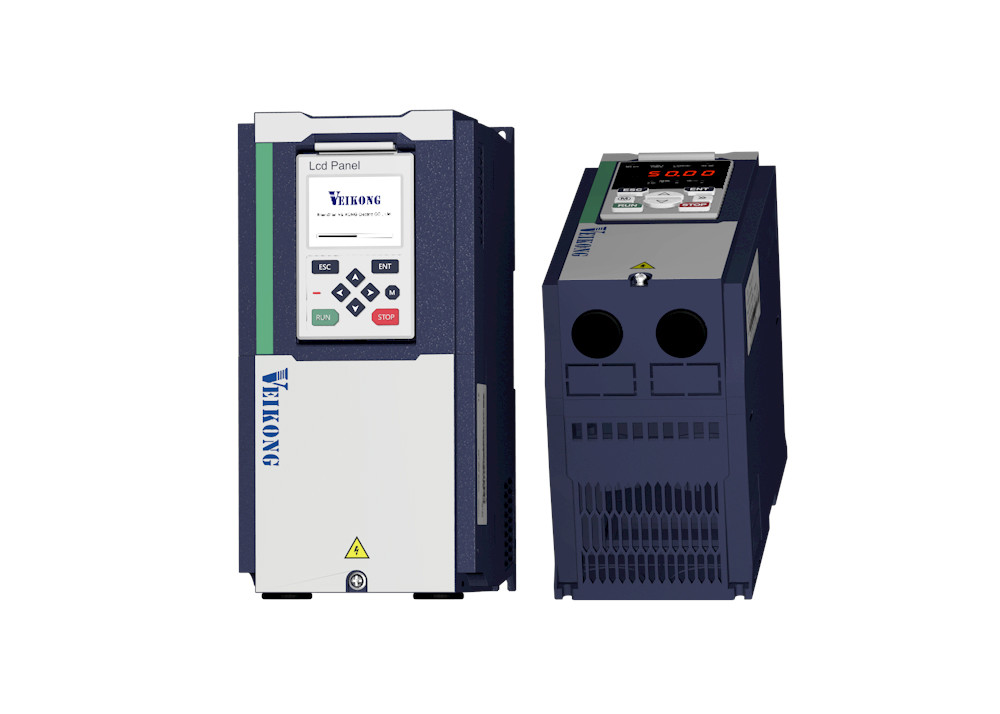

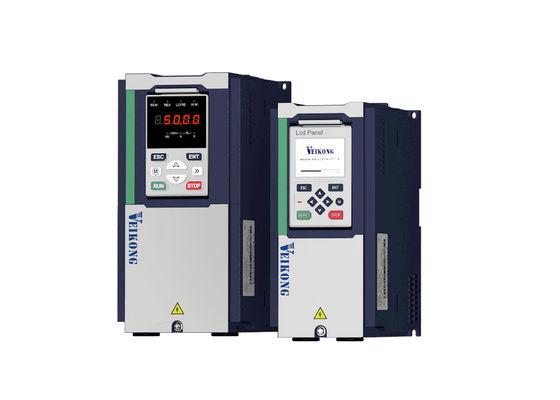

22KW 30KW 37KW 45KW VFD Wechselfrequenzantrieb 3-Phasen-Vektor-Steuerung
| Herkunftsort | China |
|---|---|
| Markenname | VEIKONG |
| Zertifizierung | CE IEC |
| Modellnummer | VFD500 |
| Dokumentieren | <a target='_blank' style='color: #2323ff;text-decoration: underline;' href="//www.veikong.com/photo/veikong/document/99193/VEIKONG VFD500 series product brochure 20231004 E-file.pdf">VEIKONG VFD500 series produ...le.pdf</a> |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Karton und Holzkiste |
| Lieferzeit | 3 Tage, hängen von der Bestellmenge ab |
| Zahlungsbedingungen | MoneyGram, Western Union, T/T, D/P, D/A, L/C |
| Versorgungsmaterial-Fähigkeit | 15000 Prozent pro Monat |
Produktdetails
| Stromspannung | 200V-240V, 380V-480V | Leistungsbereich | 0.75kw-710kw |
|---|---|---|---|
| Anzeige | LED/LCD | Eingangsfrequenz | 50 Hz/60 Hz |
| Einstellung | Unterhalb von 1000 m | Steuermodus | V/F, SVC, VC |
Produkt-Beschreibung
22KW 30KW 37KW 45KW VFD Frequenzumrichter, 3-Phasen-Vektor
Produktmerkmale von Dreiphasen-VFD
Zugkraftregelung und Drehmomentmodus-Regelung
Bis zu 200% Anlaufdrehmoment bei Ohz
Asynchronmotorensteuerung
Komparator und Logikeinheit/Controller
Schlaffunktion
Virtuelle DI-Funktion
Programmierbare Verzögerungseinheit
Motor-Auto-Tuning (statisch und dynamisch)
2 Motorparametergruppen
DC-EinspeisungsbremseLCD-Tastatur und Shuttle-Tastatur optional
Integrierter Bremschopper (<30kW)
DC-Reaktor 18,5 kW & höher optional
2 PID-Regelung optional
Energiesparfunktion
Modbus RTU/RS485 integriert
PC-Tool-Software
CANopen-Karte optional
Profinet-Karte optional
Kompakter, um Platz zu sparen
Unabhängiges Staubdesign
IO-Erweiterungskarte
Mehrere PG-Karten
Technische Daten
| Artikel | Spezifikation | |
| Eingang | Eingangsspannung |
1-phasig/3-phasig 220V:200V～240V 3-phasig 380V-480V:380V～480V |
| Zulässiger Spannungsschwankungsbereich | -15%～10% | |
| Eingangsfrequenz | 50Hz / 60Hz, Schwankung weniger als 5% | |
| Ausgang | Ausgangsspannung | 3-phasig:0～Eingangsspannung |
| Überlastfähigkeit |
Allgemeine Anwendung: 60S für 150% des Nennstroms Leichtlastanwendung: 60S für 120% des Nennstroms |
|
| Steuerung | Steuerungsmodus |
V/f-Steuerung Sensorlose Flussvektorregelung ohne PG-Karte (SVC) Sensor-Geschwindigkeits-Flussvektorregelung mit PG-Karte (VC) |
| Betriebsart | Drehzahlregelung, Drehmomentregelung (SVC und VC) | |
| Drehzahlbereich |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Drehzahlregelgenauigkeit |
±0,5% (V/f) ±0,2% (SVC) ±0,02% (VC) |
|
| Drehzahlreaktion |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| Frequenzbereich |
0,00～600,00Hz (V/f) 0,00～200,00Hz (SVC) 0,00～400,00Hz (VC) |
|
| Eingangsfrequenzauflösung |
Digitaleinstellung: 0,01 Hz Analogeinstellung: maximale Frequenz x 0,1% |
|
| Anlaufdrehmoment |
150%/0,5Hz (V/f) 180%/0,25Hz (SVC) 200%/0Hz (VC) |
|
| Drehmomentregelgenauigkeit |
SVC: innerhalb von 5Hz10%, über 5Hz5% VC: 3,0% |
|
| V/f-Kurve |
V/f-Kurventyp: Gerade, Mehrpunkt, Leistungsfunktion, V/f-Trennung; Drehmomentverstärkung unterstützen: Automatische Drehmomentverstärkung (Werkseinstellung), manuelle Drehmomentverstärkung |
|
| Frequenzvorgabe-Rampe |
Unterstützung linearer und S-Kurven-Beschleunigung und -Verzögerung; 4 Gruppen von Beschleunigungs- und Verzögerungszeiten, Einstellbereich 0,00s ~ 60000s |
|
| DC-Bus-Spannungsregelung |
Überspannungs-Stall-Regelung: Begrenzen Sie die Stromerzeugung des Motors durch Anpassen der Ausgangsfrequenz, um das Überspringen des Spannungsfehlers zu vermeiden; Unterspannungs-Stall-Regelung: Steuern Sie den Stromverbrauch des Motors durch Anpassen der Ausgangsfrequenz, um einen Gierfehler zu vermeiden VdcMax-Regelung: Begrenzen Sie die Strommenge, die der Motor erzeugt, durch Anpassen der Ausgangsfrequenz, um eine Überspannungsauslösung zu vermeiden; Vdc Min-Regelung: Steuern Sie den Stromverbrauch des Motors durch Anpassen der Ausgangsfrequenz, um einen Unterspannungsfehler zu vermeiden |
|
| Trägerfrequenz | 1kHz～12kHz (variiert je nach Typ) | |
| Startmethode | Direktstart (kann DC-Bremse überlagert werden); Geschwindigkeitsverfolgungsstart | |
| Stoppmethode | Verzögerungsstopp (kann DC-Bremsen überlagert werden); frei zu stoppen | |
| Hauptsteuerfunktion | Jog-Steuerung, Droop-Steuerung, bis zu 16-Gang-Betrieb, Gefahrenvermeidung, Schwingfrequenzbetrieb, Beschleunigungs- und Verzögerungszeitschaltung, VF-Trennung, Übererregungsbremsen, Prozess-PID-Regelung, Schlaf- und Aufwachfunktion, integrierte einfache SPS-Logik, virtuelle Eingangs- und Ausgangsklemmen, integrierte Verzögerungseinheit, integrierte Vergleichseinheit und Logikeinheit, Parametersicherung und -wiederherstellung, perfekter Fehlerdatensatz, Fehler zurücksetzen, zwei Gruppen von Motorparametern, Freischaltung, Software-Austausch-Ausgangsverdrahtung, Klemmen UP / DOWN | |
| Funktion | Tastatur | LED-Digitaltastatur und LCD-Tastatur (Option) |
| Kommunikation |
Standard: MODBUS-Kommunikation CAN OPEN UND PROFINET (IN ENTWICKLUNG) |
|
| PG-Karte | Inkremental-Encoder-Schnittstellenkarte (Differenzausgang und Open Collector), Drehtransformator-Karte | |
| Eingangsklemme |
Standard: 5 digitale Eingangsklemmen, von denen eine den Hochgeschwindigkeits-Impulseingang bis zu 50 kHz unterstützt; 2 analoge Eingangsklemmen, unterstützen 0 ~ 10V Spannungseingang oder 0 ~ 20mA Stromeingang; Optionskarte: 4 digitale Eingangsklemmen 2 analoge Eingangsklemmen.unterstützen -10V-+10V Spannungseingang |
|
| Ausgangsklemme |
Standard: 1 digitale Ausgangsklemme; 1 Hochgeschwindigkeits-Impulsausgangsklemme (Open-Collector-Typ), unterstützt 0 ~ 50 kHz Rechtecksignal-Ausgang; 1 Relaisausgangsklemme (zweites Relais ist optional) 2 analoge Ausgangsklemmen, unterstützen 0 ~ 20mA Stromausgang oder 0 ~ 10V Spannungsausgang; Optionskarte: 4 digitale Ausgangsklemmen |
|
| Schutz | Siehe Kapitel 6 "Fehlerbehebung und Gegenmaßnahmen" für die Schutzfunktion | |
| Umgebung | Installationsort | Innenbereich, kein direktes Sonnenlicht, Staub, korrosive Gase, brennbare Gase, Öldämpfe, Dampf, Tropfen oder Salz. |
| Höhe | 0-3000m. Der Wechselrichter wird reduziert, wenn die Höhe über 1000 m liegt und der Nennausgangsstrom um 1 % reduziert wird, wenn die Höhe um 100 m zunimmt | |
| Umgebungstemperatur | -10°C~ +40°C, maximal 50°C (reduziert, wenn die Umgebungstemperatur zwischen 40°C und 50°C liegt) Der Nennausgangsstrom sinkt um 1,5 %, wenn die Temperatur um 1°C steigt | |
| Luftfeuchtigkeit | Weniger als 95 % RH, ohne Kondensation | |
| Vibration | Weniger als 5,9 m/s2 (0,6 g) | |
| Lagertemperatur | -20°C ~ +60°C | |
| Sonstiges | Installation | Wandmontage, bodengesteuerter Schrank, transmural |
| Schutzart | IP20 | |
| Kühlmethode | Zwangsluftkühlung | |
| EMV | CE ROHS |
Interner EMV-Filter Entspricht EN61800-3 Kategorie C3 3rd Umgebung |
Produktanwendung
FAQ:
1. Welchen Spannungsbereich können Sie unterstützen?
Einphasiger 220-V-Eingang, einphasiger 220-V-Ausgang;
Einphasiger 220-V-Eingang, dreiphasiger 220-V-Ausgang;
Dreiphasiger 220-V-Eingang, dreiphasiger 220-V-Ausgang;
Einphasiger 220-V-Eingang, dreiphasiger 380-V-Ausgang;
2. Was ist der Standard des Pakets?
Unter 37 kW ist es ein Kartonpaket; 45 kW und höher ist es ein Holzpaket.
3. Akzeptieren Sie OEM-Geschäfte?
Wir akzeptieren OEM und ODM mit Ihrer Autorisierung.
