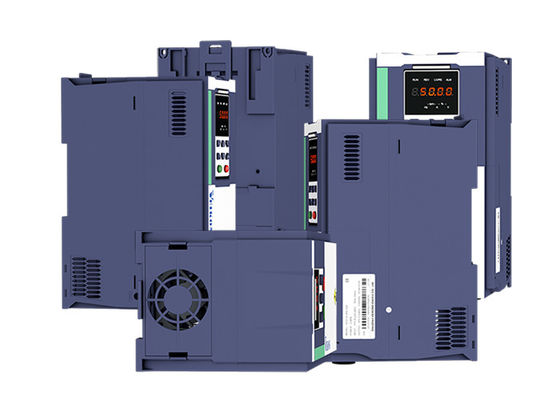

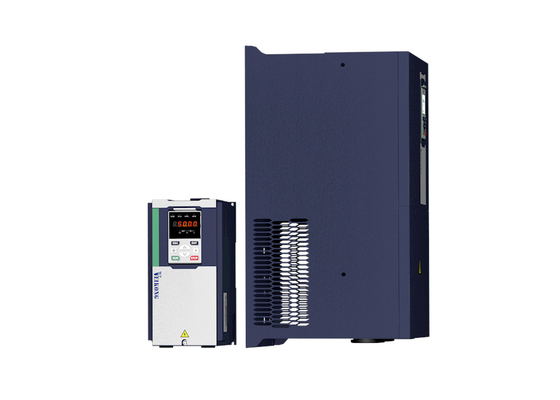

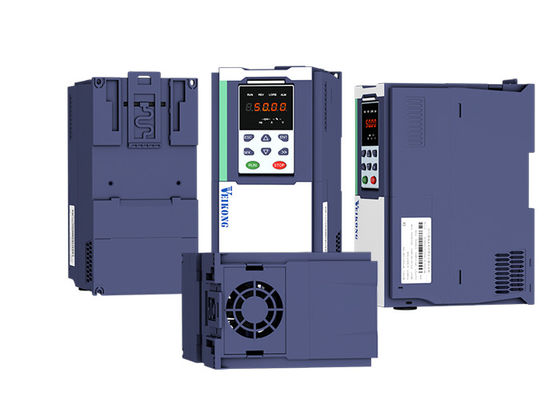

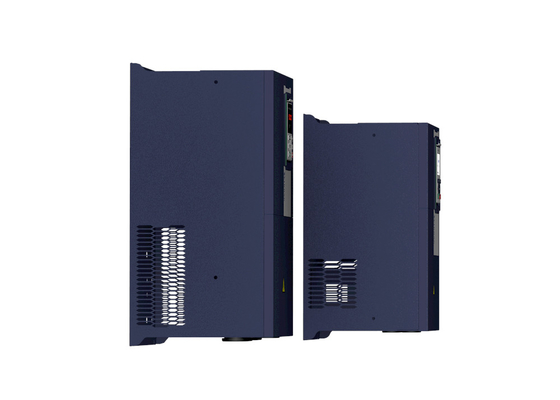

Artikel

Spezifikation

Eingang

Eingangsspannung

1-phasig/3-phasig 220 V:200 V～240 V

3-phasig 380 V-480 V:380 V～480 V

Zulässiger Spannungsschwankungsbereich

-15%～10%

Eingangsfrequenz

50 Hz / 60 Hz, Schwankung weniger als 5%

Ausgang

Ausgangsspannung

3-phasig: 0～Eingangsspannung

Überlastfähigkeit

Allgemeine Anwendung: 60S für 150 % des Nennstroms

Leichtlastanwendung: 60S für 120 % des Nennstroms

Steuerung

Steuerungsmodus

V/f-Steuerung

Sensorlose Flussvektorsteuerung ohne PG-Karte (SVC)

Sensor-Geschwindigkeits-Flussvektorsteuerung mit PG-Karte (VC)

Betriebsart

Drehzahlregelung, Drehmomentregelung (SVC und VC)

Drehzahlbereich

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Drehzahlregelgenauigkeit

±0,5 % (V/f)

±0,2 % (SVC)

±0,02 % (VC)

Drehzahlreaktion

5 Hz (V/f)

20 Hz (SVC)

50 Hz (VC)

Frequenzbereich

0,00～600,00 Hz(V/f)

0,00～200,00 Hz(SVC)

0,00～400,00 Hz(VC)

Eingangsfrequenzauflösung

Digitaleinstellung: 0,01 Hz

Analogeinstellung: maximale Frequenz x 0,1%

Anlaufdrehmoment

150%/0,5 Hz(V/f)

180%/0,25 Hz(SVC)

200%/0 Hz(VC)

Drehmomentregelgenauigkeit

SVC: innerhalb von 5 Hz 10 %, über 5 Hz 5 %

VC: 3,0%

V/f-Kurve

V/f-Kurventyp: Gerade, Mehrpunkt, Leistungsfunktion, V/f-Trennung;

Drehmomentverstärkung unterstützen: Automatische Drehmomentverstärkung (Werkseinstellung), manuelle Drehmomentverstärkung

Frequenzvorgabe-Rampe

Unterstützung linearer und S-Kurven-Beschleunigung und -Verzögerung;

4 Gruppen von Beschleunigungs- und Verzögerungszeiten, Einstellbereich 0,00 s ~ 60000 s

Gleichstrom-Zwischenkreisspannungsregelung

Überspannungs-Stall-Steuerung: Begrenzen Sie die Stromerzeugung des Motors durch Anpassen der Ausgangsfrequenz, um das Überspringen des Spannungsfehlers zu vermeiden;

Unterspannungs-Stall-Steuerung: Steuern Sie den Stromverbrauch des Motors durch Anpassen der Ausgangsfrequenz, um einen Gierfehler zu vermeiden

VdcMax-Steuerung: Begrenzen Sie die vom Motor erzeugte Leistung durch Anpassen der Ausgangsfrequenz, um eine Überspannungsauslösung zu vermeiden;

Vdc Min-Steuerung: Steuern Sie den Stromverbrauch des Motors durch Anpassen der Ausgangsfrequenz, um einen Unterspannungsfehler zu vermeiden

Trägerfrequenz

1 kHz～12 kHz (variiert je nach Typ)

Startmethode

Direktstart (kann DC-Bremse überlagert werden); Geschwindigkeitsverfolgungsstart

Stoppmethode

Verzögerungsstopp (kann DC-Bremsen überlagert werden); frei zu stoppen

Hauptsteuerungsfunktion

Jog-Steuerung, Schlupfregelung, bis zu 16-Gang-Betrieb, Gefahrenvermeidung, Schwingfrequenzbetrieb, Beschleunigungs- und Verzögerungszeitschaltung, VF-Trennung, Übererregungsbremsung, Prozess-PID-Regelung, Schlaf- und Aufwachfunktion, integrierte einfache SPS-Logik, virtuelle Eingangs- und Ausgangsklemmen, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parametersicherung und -wiederherstellung, perfekte Fehleraufzeichnung, Fehler zurücksetzen, zwei Gruppen von Motorparametern, Freischaltung, Software-Austausch-Ausgangsverdrahtung, Klemmen AUF / AB

Funktion

Tastatur

LED-Digitaltastatur und LCD-Tastatur (optional)

Kommunikation

Standard:

MODBUS-Kommunikation

CAN OPEN UND PROFINET (IN ENTWICKLUNG)

PG-Karte

Inkrementelle Encoder-Schnittstellenkarte (Differenzausgang und Open Collector), Drehtransformator-Karte

Eingangsklemme

Standard:

5 digitale Eingangsklemmen, von denen eine den Hochgeschwindigkeits-Impulseingang bis zu 50 kHz unterstützt;

2 analoge Eingangsklemmen, unterstützen 0 ~ 10 V Spannungseingang oder 0 ~ 20 mA Stromeingang;

Optionale Karte:

4 digitale Eingangsklemmen

2 analoge Eingangsklemmen.unterstützen -10 V - +10 V Spannungseingang

Ausgangsklemme

Standard:

1 digitale Ausgangsklemme;

1 Hochgeschwindigkeits-Impulsausgangsklemme (Open-Collector-Typ), unterstützt 0 ~ 50 kHz Rechtecksignal-Ausgang;

1 Relaisausgangsklemme (zweites Relais ist optional)

2 analoge Ausgangsklemmen, unterstützen 0 ~ 20 mA Stromausgang oder 0 ~ 10 V Spannungsausgang;

Optionale Karte: 4 digitale Ausgangsklemmen

Schutz

Informationen zur Schutzfunktion finden Sie in Kapitel 6 "Fehlerbehebung und Gegenmaßnahmen"

Umgebung

Installationsort

Innenbereich, kein direktes Sonnenlicht, Staub, korrosive Gase, brennbare Gase, Öldämpfe, Dampf, Tropfen oder Salz.

Höhe

0-3000 m. Der Wechselrichter wird reduziert, wenn die Höhe über 1000 m liegt und der Nennausgangsstrom um 1 % reduziert wird, wenn die Höhe um 100 m zunimmt

Umgebungstemperatur

-10 °C ~ +40 °C, maximal 50 °C (reduziert, wenn die Umgebungstemperatur zwischen 40 °C und 50 °C liegt) Der Nennausgangsstrom sinkt um 1,5 %, wenn die Temperatur um 1 °C steigt

Feuchtigkeit

Weniger als 95 % relative Luftfeuchtigkeit, ohne Kondensation

Vibration

Weniger als 5,9 m/s² (0,6 g)

Lagertemperatur

-20 °C ~ +60 °C

Sonstiges

Installation

Wandmontage, bodengesteuerter Schrank, transmural

Schutzart

IP20

Kühlmethode

Zwangsluftkühlung

EMV

CE ROHS

Interner EMV-Filter

Entspricht EN61800-3

Kategorie C3

3^rd Umgebung

Modell

Leistungsfähigkeit

(KVA)

Eingangsstrom

(A)

Ausgangsstrom (A)

Anpassungsfähiger Motor

(KW)

GRÖSSE

Bremseinheit

Schwere Last

Leichte Last

Dreiphasig: 380-480 V, 50/60 Hz

VFD500-R75GT4B

1,5

3,4

2,5

4,2

0,75

GRÖSSE A

Intern

VFD500-1R5GT4B

3

5

4,2

5,6

1,5

VFD500-2R2GT4B

4

5,8

5,6

9,4

2,2

VFD500-4R0G/5R5PT4B

5,9

10,5

9,4

13,0

3,7

VFD500-5R5G/7R5PT4B

8,9

14,6

13,0

17,0

5,5

GRÖSSE B

VFD500-7R5G/011PT4B

11

20,5

17,0

23,0

7,5

VFD500-011G/015PT4B

17

26,0

25,0

31,0

11

GRÖSSE C

Intern

VFD500-015G/018PT4B

21

35,0

32,0

37,0

15

VFD500-018G/022PT4B

24

38,5

37,0

45,0

18,5

GRÖSSE D

VFD500-022G/030PT4B

30

46,5

45,0

57,0

22

VFD500-030G/037PT4

40

62,0

60,0

75,0

30

GRÖSSE E

Option

VFD500-037G/045PT4

50

76,0

75,0

87,0

37

VFD500-045G/055PT4

60

92,0

90,0

110,0

45

GRÖSSE F

VFD500-055G/075PT4

75

113,0

110,0

135,0

55

VFD500-075G/090PT4

104

157,0

152,0

165,0

75

GRÖSSE G

VFD500-090G/110PT4

112

170,0

176,0

210,0

90

Extern

VFD500-110G/132PT4

145

220,0

210,0

253,0

110

GRÖSSE H

VFD500-132G/160PT4

170

258,0

253,0

304,0

132

GRÖSSE I

VFD500-160G/185PT4

210

320,0

304,0

360,0

160

VFD500-185G/200PT4

245

372,0

360,0

380,0

185

GRÖSSE J

VFD500-200G/220PT4

250

380,0

380,0

426,0

200

VFD500-220G/250PT4

280

425,0

426,0

465,0

220

GRÖSSE K

VFD500-250G/280PT4

315

479,0

465,0

520,0

250

VFD500-280G/315PT4

350

532,0

520,0

585,0

280

GRÖSSE L

VFD500-315G/355PT4

385

585,0

585,0

650,0

315

VFD500-355G/400PT4

420

638,0

650,0

725,0

355

GRÖSSE M

VFD500-400G/450PT4

470

714,0

725,0

820,0

400

VFD500-450G/500PT4

530

800,0

820,0

/

450

GRÖSSE N

VFD500-500G/560PT4

580

880,0

900,0

/

500

VFD500-560G/630PT4

630

950,0

980,0

/

560

GRÖSSE O

VFD500-630GT4

710

1080

1120.

/

630

GRÖSSE O

VFD500-710GT4

790

1200

1260

/

710

GRÖSSE O

Einphasig: 220 V, 50/60 Hz

VFD500-R40GS2

1,3

6,0

3,2

5,6

0,4

GRÖSSE A

Eingebaut

VFD500-R75GS2

2,4

11,0

5,6

8,0

0,75

GRÖSSE A

VFD500-1R5GS2

3,5

15,0

8,0

10,6

1,5

GRÖSSE A

VFD500-2R2GS2

5,5

25,0

10,6

14,0

2,2

GRÖSSE A

VFD500-4R0GS2

7,7

35,0

17,0

23,0

4,0

GRÖSSE B

VFD500-5R5GS2

8,9

53,0

25,0

31,0

5,5

GRÖSSE C

VFD500-7R5GS2

11

67,0

32,0

37,0

7,5

GRÖSSE C
