Herkunftsort | CHINA |
---|---|
Markenname | VEIKONG |
Zertifizierung | CE, ROHS |
Modellnummer | VFD500 |
Min Bestellmenge | 1 |
Preis | Please contact quotation |
Verpackung Informationen | <45kw-Inverter ist benutztes Kartonpaket, ≥45kw ist benutztes hölzernes Fallpaket |
Lieferzeit | hängt von den Quantitäten ab |
Zahlungsbedingungen | T/T, Western Union, L/C |
Versorgungsmaterial-Fähigkeit | 1000 Einheiten pro Woche |
Produktname | VFD | Energie | 0.75kw-710kw |
---|---|---|---|
Gegenwärtig | 2.5A-950A | Frequenz | 0-2000HZ |
Schutz | Überlastung, Überspannung, IP20, Kurzschluss, über Hitze | Igbt | Infineon |
Markieren | 710kw 3 Prüfer der Phasen-VFD,0.75kw 3 Prüfer der Phasen-VFD,einphasiges 710kw vfd Prüfer |

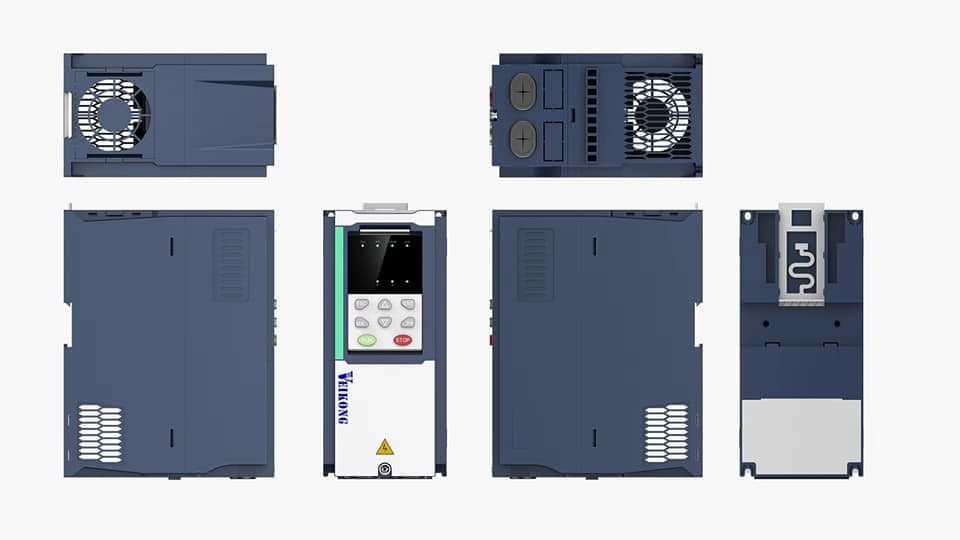

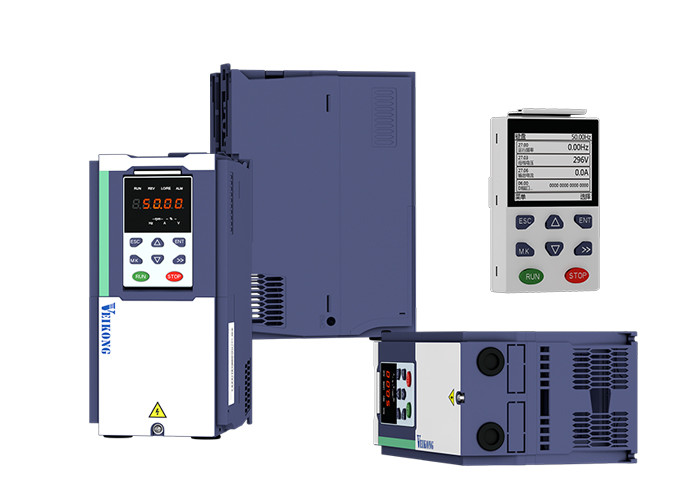

Variables einzelnes Dreiphasen des Frequenz-Antriebs 0.75kw-710kw VFD
Produkt-Vorteil
Ausgezeichnete Leistung des Steuer VFD500
Beschleunigung und Verlangsamung des Befehls 0.1s unter bewerteter Last des Motors
Wenn der Motor über nullgeschwindigkeit schaltet, gibt es keine Phasenänderung und -oszillation in den Strom, und die Geschwindigkeit pulsiert nicht.
Busspannungsregelung ist stabil, kann Verlangsamung ohne dynamisches zu bremsen schnelle und zuverlässige bremsende Fähigkeit auch zur Verfügung stellen
Verwirklichen Sie keine stolpernd Operation
Die ausgezeichnete Strom- und Spannungsregelungstechnologie, abwechselnd beschleunigend und mit Befehl 0.1s verlangsamend, der Inverter ist ohne Schaltungsoperation stabil
Starke Überlastbarkeit, Dauerbetrieb für Zustand bewerteter Last 10s darunter 180%, 1 winziger Dauerbetrieb unter 150% Bedingung bewerteter Last
Niederfrequenz- und drehmomentstarke stabile Operation unter Vektorsteuerung
Blitzschnelle Abschaltungsverarbeitung des einzigartigen Stromnetzes
Einzelteil | Specifiation | |
Input | Inuput-Spannung |
1phase/3phase 220V: 200V~240V 3 Phase 380V-480V: 380V~480V |
Erlaubte Spannungsschwankungsstrecke | -15%~10% | |
Eingegebene Frequenz | 50Hz/60Hz, Schwankung weniger als 5% | |
Ertrag | Ausgangsspannung | 3phase: Spannung 0~input |
Überlastbarkeit |
Universelle Anwendung: 60S für 150% des Nennstroms Helle Lasteinleitung: 60S für 120% des Nennstroms |
|
Steuerung | Steuermodus |
V-/fsteuerung Sensorless-Fluss-Vektorsteuerung ohne SEITEN-Karte (SVC) Sensor-Geschwindigkeitsfluss-Vektorsteuerung mit SEITEN-Karte (VC) |
Betriebsart | Geschwindigkeitsregelung, Drehmomentsteuerung (SVC und VC) | |
Drehzahlbereich |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
Geschwindigkeitsregelungsgenauigkeit |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
Geschwindigkeitsantwort |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
Frequenzbereich |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
Eingegebene Frequenzentschließung |
Digital-Einstellung: 0,01 Hz Analoge Einstellung: maximale Frequenz x 0,1% |
|
Startdrehmoment |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
Drehmomentregelgenauigkeit |
SVC: innerhalb 5Hz10% über 5Hz5% VC: 3,0% |
|
V-/fkurve |
V / f-Kurvenart: Gerade, Mehrpunkt, Potenz-Funktion, V/f-Trennung; Drehmomentauftriebsunterstützung: Automatischer Drehmomentauftrieb (Werkseinstellung), manueller Drehmomentauftrieb |
|
Frequenz, die Rampe gibt |
Unterstützung linear und Sen-Kurvebeschleunigung und -verlangsamung; 4 Gruppen Beschleunigung und Verzögerungszeit, Einstellbereich 0.00s | 60000s |
|
DC-Busspannungsregelung |
Überspannungsstallsteuerung: begrenzen Sie die Stromerzeugung des Motors, indem Sie die Ausgangsfrequenz justieren, um die, Spannungsstörung zu überspringen zu vermeiden;
Undervoltagestallsteuerung: steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Gierungsausfall zu vermeiden
VdcMax-Steuerung: Begrenzen Sie die Menge von Macht erzeugt durch den Motor, indem Sie die Ausgangsfrequenz justieren, um Überspannungsreise zu vermeiden; VdcMin-Steuerung: Steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Sprung Undervoltagestörung zu vermeiden |
|
Trägerfrequenz | 1kHz~12kHz (schwankt abhängig von der Art) | |
Startmethode |
Direkter Anfang (sein kann gelegte DC-Bremse); Spurhaltungsanfang der Geschwindigkeit |
Endmethode | Verlangsamungshalt (sein kann gelegtes bremsendes DC); frei zu stoppen | |
Maincontrol-Funktion | Rütteln Sie Steuerung, Herabsinkensteuerung, die Operation bis mit 16 Geschwindigkeiten, gefährliche Geschwindigkeitsvermeidung, Schwingenfrequenzoperation, Beschleunigung und Verzögerungszeitschaltung, VF-Trennung, über der Erregung, die, Prozess PID-Steuerung bremst, schlafen Sie und Weck- Funktion, eingebaute einfache PLC-Logik, virtuelle eingegebene und Ausgangsanschlüsse, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parameterunterstützung und Wiederaufnahme, perfekte Störungsaufzeichnung, Störungszurückstellen, zwei Gruppen des Motors parametersfreeswitching, Software-Tauschenertragverdrahtung, die AUF-/AB Anschlüsse | |
Funktion | Tastatur | Tastatur LED Digital und LCD-Tastatur (Wahl) |
Kommunikation |
Standard: MODBUS-Kommunikation KANN SICH ÖFFNEN UND PROFINET (IN DER ENTWICKLUNG) |
|
SEITEN-Karte | Zuwachskodierer-Schnittstellen-Karte (Differenzausgang und Open-Collector), Drehtransformator Karte | |
Eingegebener Anschluss |
Standard: 5 Anschlüsse des digitalen Input, von denen einer Hochgeschwindigkeitsimpulsinput bis zu 50kHz stützt; 2 Analogeingabeanschlüsse, Unterstützung 0 | Spannung 10V Input oder 0 | gegenwärtiger Input 20mA; Wahlkarte: 4 Anschlüsse des digitalen Input 2 Spannungsinput der Analogeingabe terminals.support-10V-+10V |
|
Ausgangsanschluss |
Standard: 1 Digitalergebnisanschluß; 1 HochgeschwindigkeitsimpulsAusgangsanschluss (Open-Collector-Art), Unterstützung 0 | Signalausgabe der Rechteckwelle 50kHz; 1 Relaisausgabeausgangsanschluß (zweites Relais ist eine Wahl) 2 Analogausgabeanschlussblöck, Unterstützung 0 | Stromabgabe 20mA oder 0 | Ertrag der Spannung 10V; Wahlkarte: 4 Digitalergebnisanschlüsse |
|
Schutz | Siehe Kapitel 6" Störungssuche und Gegenmaßnahmen“ für die Schutzfunktion | |
Umwelt | Installationsstandort | Innen-, kein direktes Sonnenlicht, Staub, Schadgas, brennbares Gas, Ölrauch, Dampf, Tropfenfänger oder Salz. |
Höhe | 0-3000m.inverter wird herabgesetzt, wenn Höhe höherer than1000m und Nennleistungsstrom um 1% wenn Höhenzunahme um 100m verringert | |
Umgebende Temperatur | -10°C~ +40°C, gegenwärtige Abnahme der maximalen (herab setzte, wenn die umgebende Temperatur zwischen 40°C und 50°C ist), Nennleistung 50°C um 1,5% wenn Temperaturanstieg durch 1°C | |
Feuchtigkeit | Kleiner als 95%RH, ohne zu kondensieren | |
Erschütterung | Weniger als 5,9 m/s2 (0,6 g) | |
Lagertemperatur | -20°C | +60°C | |
Andere | Installation | An der Wand befestigtes, Boden-kontrolliertes Kabinett, transmural |
Schutzniveau | IP20 | |
Kühlverfahren | Druckluftabkühlen | |
EMC | CER ROHS |
Interner EMC-Filter Willigt mit EN61800-3 ein Kategorie C3 3. Umwelt |
Ersetzen Sie berühmtes Marken vfd in der allgemeinen Anwendung.
Verteilerliste des Parameters VFD500:
Klassifikation | Parametergruppe | Seite |
Häufig benutzte Parameter | 00: Grundfunktion | Seite 37 |
01: Frequenzquellauswahl | Seite 39 | |
02: Anfang und Halt | Seite 45 | |
03: Rampe und S-Kurve | Seite 49 | |
04: Entsprechungs- und Impulsinput | Seite 51 | |
05: Entsprechungs- und Impulsertrag | Seite 55 | |
06: Multifunktions-Digital-Input (DI) | Seite 56 | |
07: Multifunktions-Digitalergebnis (TUN Sie) | Seite 59 | |
08: Digitalergebniseinstellung | Seite 62 | |
Motorsteuerung | 10: Kodiererart | Seite 65 |
11: Parmeter Motor1 | Seite 66 | |
12: Parameter Motor1 VFcontrol | Seite 68 | |
13: Vektor Motor1 controlparameter | Seite 71 | |
14: Drehmomentsteuerung | Seite 73 | |
16: Energiesparende Steuerung | Seite 74 | |
Anzeige und Schutz | 20: Verbraucherbestimmte Parameter | Seite 75 |
21: Tastatur und Anzeige | Seite 77 | |
22: Wechselstrom-Antriebskonfiguration | Seite 79 | |
23: Antriebsschutz-Funktionseinstellung | Seite 81 | |
24: Motorschutzparameter | Seite 85 | |
25: Spurhaltungsparameter der Störung | Seite 87 | |
26: Störungsaufnahmeparameter | Seite 87 | |
27: Überwachung des Parameters | Seite 90 | |
Kommunikation | 30: Modbus-Kommunikation | Seite 90 |
31: Canopen-Kommunikation | Seite 92 | |
Anwendung | 40: Prozess PID-Funktion | Seite 92 |
41: Schlaffunktion | Seite 98 | |
42: Einfacher PLC | Seite 100 | |
43: Programmierbare Verzögerungseinheit | Seite 102 | |
44: Komparator und Logikeinheit/Prüfer | Seite 104 | |
45: Multifunktionszähler | Seite 108 | |
Motor 2 | 60: Grundlegender Parameter Motor2 | Seite 110 |
61: Parameter Motor2 | Seite 111 | |
62: Parameter Motor2 VF Steuer | Seite 111 | |
63: Parameter des Vektors Motor2 Steuer | Seite 111 |
